Einlernen Aquarius Empfänger / Fornax Sender

Geeignet für folgende Handsender: Fornax Basic, Fornax Delta, Fornax Pro . Bitte klicken Sie auf das Symbol „Untertitel“, um die Untertitel einzuschalten (Deutsch, Englisch, Französisch oder Niederländisch).

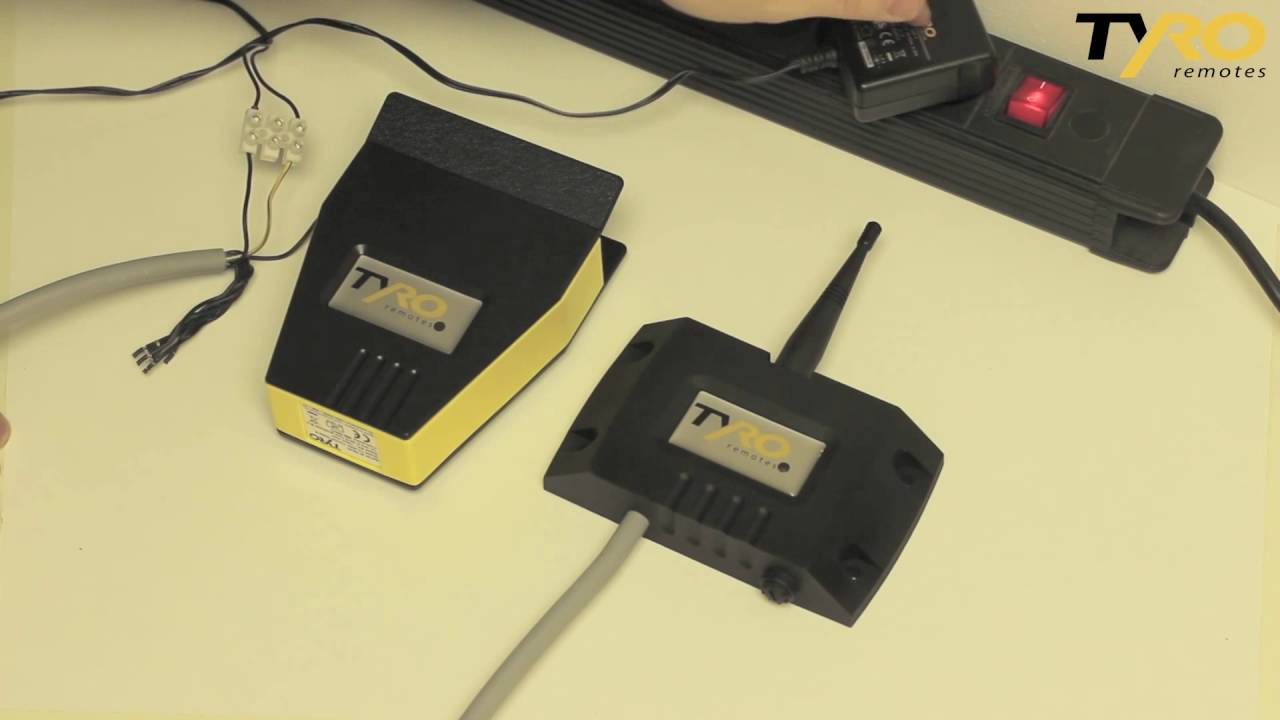

Dieses Anleitungsvideo wurde für den Aquarius 4041 erstellt. Besitzen Sie ein Aquarius 4042 (ab September 2014), können Sie den Programmiertaster auf der Unterseite des Gehäuses verwenden. Eine Anleitung finden Sie weiter unten auf dieser Seite.

Selektieren Sie die Kabel 1, 7 und Masse (grün/gelb)
Verbinden Sie das Massekabel mit einem Massepunkt (KFZ), bzw. V- (sonstige Anwendungen)
Verbinden Sie das Kabel 1 mit mit V+ der Spannungsquelle
Schalten Sie die Spannung jezt erst ein
Halten Sie das Kabel 7 für 1 Sekunde an V+
Die Status-LED sollte ab jetzt durchgehend leuchten
Schalten Sie den Fornax Handsender ein mit dem ON/OFF-Schalter
Die Status-LED sollte erlöschen
Überprüfen Sie, ob sich die Empfängerausgänge vom Sender schalten lassen
Der Sender wurde auf den Empfänger eingelernt, das System kann jetzt genutzt werden.

Anmerkung

Wiederholen Sie die vorherigen Schritte, um mehrere Sender einzulernen.
Schließen Sie nach dem Programmieren Kabel Nr. 7 wieder an den Masseanschluß an.
Nach erfolgter Montage alle nicht gebrauchten Kabel kürzen und isolieren.
Um alle programmierten Sender wieder zu löschen, führen Sie den Schritt 5 aus und halten das Kabel 7 solange an die Spannungsquelle V+, bis die LED erlischt (ca. 10 Sekunden).

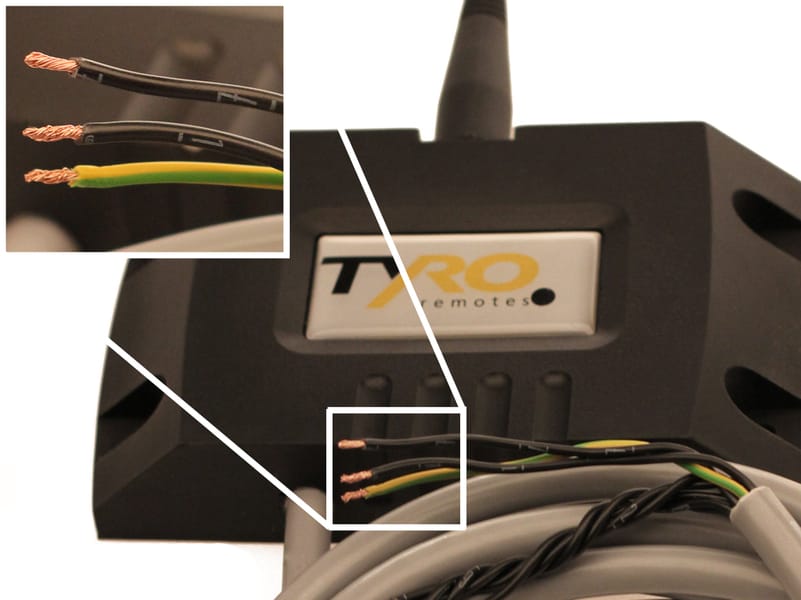

Kabel 1, 7 und Masse (Anklicken zum Vergrößern)

Programmierung eines (zusätzlichen/neuen) Senders auf den Empfänger (version *4042)

Achtung: Alle Systeme sind ab Werk vorprogrammiert

Wenn Sie einen zusätzlichen/neuen Sender auf den Aquarius Empfänger programmieren möchten, können Sie dies wie folgt:

Sorgen Sie dafür, dass der Aquarius richtig angeschlossen und mit der richtigen Spannung versorgt wird.
Drücken Sie 1 Sekunde auf die schwarze Programmiertaste unten auf dem Empfänger, die Status-LED auf dem Empfänger leuchtet rot auf.
Schalten Sie den Handsender ein; jetzt erlischt die LED auf dem Empfänger und blinkt dann gelb.
Der Sender wurde auf den Empfänger programmiert.
Prüfen Sie die volle Funktionsfähigkeit, indem Sie eine Funktionstaste drücken, wenn die Status-LED auf dem Empfänger langsam gelb blinkt (± 2 x pro Sekunde), war die Programmierung erfolgreich.

Um alle Sender aus dem Speicher des Receivers zu löschen, halten Sie die Programmiertaste länger als 8 Sekunden gedrückt, bis die rote Status-LED am Aquarius Empfänger erlischt.
